Un jour, j’ai compris ce qui était vraiment …

Je me souviens encore de ce réseau TP que nous devions faire par paires, dans cette petite salle de formation avec des murs pleins de câbles RJ45 suspendus. Nous avions un interrupteur, des câbles Ethernet, des PC et une mission simple sur papier:
“Configurez deux VLAN et vérifiez qu’ils ne se voient pas.”

À cette époque, VLAN n’était que pour moi un mot parmi beaucoup d’autres. Je savais juste que c’était «séparer les machines». Rien de plus. Et dans ma tête, je voulais dire:

“Mais … s’ils sont déjà sur différents ports, ce n’est pas déjà séparé?”

Cette réflexion me fait sourire aujourd’hui, mais c’était sincère. C’était le début, et nous avons tous eu un moment où Les concepts semblaient abstraits, presque inutiles.

En bref, nous commençons à câliner, nous créons les Lans virtuels, nous mettons les ports dans les bons VLAN, et là … Rien ne fonctionne.

Ping? C’est.
Connexion? C’est.
Compréhension ? Ko aussi.

Nous regardions l’écran en attendant que quelque chose se produise, peut-être un miracle. Mais l’écran est resté désespérément silencieux. Aucun package passé.

ðÿ’¡ La première leçon: un VLAN n’est pas une «option magique», c’est une bordure

Après deux bonnes heures pour faire le tour, redémarrez l’interrupteur, pour refaire le câblage en pensant que c’était peut-être le câble qui était défectueux, je suis allé voir l’entraîneur.

Il a rapidement regardé notre configuration, les ports, les VLAN, puis il a simplement dit:

“Vous mettez bien les ports dans les VLAN, mais vous avez oublié de leur donner un moyen de communiquer entre eux.”

Là, nous avons eu ce look vide. Communiquer ? Plus… Ils ne devraient pas communiquer! C’est précisément l’objectif!

Et c’est là qu’il avait cette phrase simple mais brillante:

«Un VLAN est comme un plancher d’un bâtiment.
Si vous êtes au 3ème étage, vous ne pouvez pas parler au 5e sans prendre l’ascenseur. “

ðÿ§ Boom. Compréhension instantanée.

Cette analogie a tout changé pour moi.

Un VLAN est une séparation logique, un réseau indépendant dans le même commutateur. Et moins d’un routeur ou un Changer le niveau 3 Pour faire l’interconnexion, Aucune communication n’est possible entre les VLAN.

ðÿ§ª Nous avons refait l’exercice, mais cette fois avec cette image mentale

Une fois cette métaphore d’un bâtiment à l’esprit, nous sommes retournés sur nos PC.

Nous avons isolé deux positions dans le VLAN 10deux autres dans le VLAN 20.

Et cette fois, nous avons compris que même si Tout passait par le même interrupteur physiqueLes machines étaient dans univers parallèles.

ðÿ¦ Les machines du VLAN 10 se sont vues entre elles.
ðÿ ¥ ceux de Vlan 20 aussi.
Mais entre les deux VLAN: Silence Radio. Et c’était voulu.

Nous venons de Vivre le conceptPas juste de le lire. Et cela fait toute la différence.

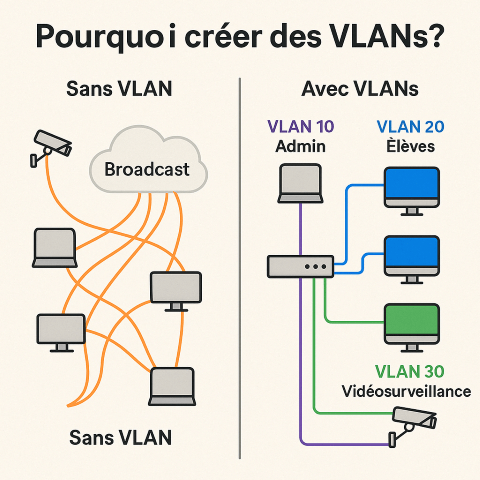

ðÿž¯ À quoi cela sert-il, tout ça? Pourquoi ne pas tout laisser sur le même réseau?

À cette époque de TP, une question m’est venue naturellement:
Pourquoi compliquer la vie pour créer des VLAN?

Et là encore, l’entraîneur sourit. Ce genre de question, il devait l’entendre tous les jours.

«Voulez-vous que les étudiants, les enseignants, l’administration et la surveillance vidéo soient tout dans le même réseau?
Un seul domaine de diffusion, les mêmes règles pour tous, les mêmes pannes pour tous? Bonne chance…”

C’est là que j’ai compris que VLAN n’est pas un gadgetc’est un outil d’architecture réseau fondamental.

ðÿ ”le VLAN est sécurité : Nous isolons les flux sensibles.
ðÿ «¶ c’est performance : Nous limitons les émissions.
â ™ ï¸ c’est organisation : Chaque service a son espace.

En affaires, c’est indispensable.

ðÿ “” Le piège “Bad Port”

Plus tard dans le même TP, j’ai fait une erreur classique mais instructive: Mettez un PC dans le mauvais port.

Savez-vous, ces ports d’accès accessibles pour un VLAN très spécifique?
Eh bien, j’ai branché le message sur le port prévu pour un autre VLAN, pensant que “ça irait toujours”.

Alerte de spoiler: Ça n’allait pas.

Un grand moment de solitude. Et une bonne leçon:
ðÿ ›’ Le VLAN d’un port d’accès n’est pas une suggestion. C’est une règle stricte.

Depuis ce jour, je vérifie Toujours deux fois mes ports et mes VLAN. Toujours.

ðÿ§ © et les troncs, dans tout cela?

Juste quand j’ai pensé que j’avais tout compris … on nous dit troncs.

Un autre mot mystérieux. Et là, l’entraîneur me dit toujours avec le même calme zen:

“Si vous voulez passer plusieurs VLAN sur le même câble entre deux commutateurs, vous avez besoin d’un port de coffre. Sinon, ils ne comprendront rien.”

C’est comme si l’interrupteur devait parler plusieurs langues en même temps.
Et pour cela, il a besoin d’un troncun lien capable de transporter Plusieurs VLAN marqués.

Voici ce que j’ai appris:

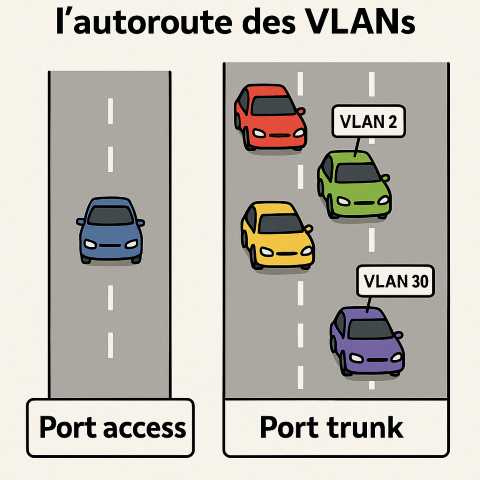

• ðÿ ”¹ un port accéder = un VLAN.

• ðÿ ”¸ un port tronc = Plusieurs VLAN voyageant ensemble, avec des étiquettes (étiquettes) pour dire «à quel VLAN j’appartiens».

ð ““ ¦ chaque Ethernet quel transit est Tagué avec un identifiant VLAN (802.1Q). Et l’interrupteur de l’autre côté lit cette étiquette Pour savoir où le cadre doit aller.

ðÿ§ J’ai ensuite vu l’interrupteur comme un serveur de livraison,
Et le coffre comme Un camion transportant des forfaits de plusieurs services.
Chaque package a une étiquette.
Sans étiquette? Il est perdu.
Sans pilote (configuration du tronc manquant)? Il n’arrivera jamais à destination.

ð conclusion

Ce jour-là, je ne comprenais pas ce qu’est un VLAN.
J’ai compris ce qu’un bon réseau.

Un réseau bien conçu est organisé comme une entreprise intelligente :

• Tout le monde a sa place,

• Chacun a ses droits,

• Tout le monde a son accès.

Et quand nous voulons qu’ils collaborent, nous utilisons Les bons outils, avec les bonnes règles.

Même aujourd’hui, lorsque je crée des VLAN, je ne pense plus à un simple ordre dans le terminal.
Je pense à un bâtiment, des étiquettes, des flux contrôlés, des silences volontaires.

Et je me dis avec un petit sourire:

«C’est fou comme quatre lettres peut contenir tellement de logique. “
